客服熱線：
手機版
二維碼
無論多么靚麗的石材，如果安裝工藝不正確，或者在打磨時出現的自然缺陷，又或者隨著使用時間的延長，總是會出現明裂、暗裂、破損、孔洞、砂眼、石痣、石膽等破損癥狀。
在國內有一種很普遍的問題，許多石材從工廠出來時，還是好好的，鋪裝之后，過一段時間卻出現大面積的破損、裂紋，導致很多業主損失慘重。
大部分問題都是安裝工藝不正確，導致的。
一、造成破損的根源是鋪裝
石材安裝有兩種方法：濕貼法、干掛法。
石材破損與明裂多發生于地面，地面石材安裝方法采用濕貼法。
石材鋪裝分為三層：
承載層：承載層是一個平面，也是整個石材安裝的最底層，承載層起到的主要作用是分散垂直方向的力，使這些力得到承載層的支撐，而不至于塌陷。
粘結層：粘結層一般都會選擇水泥作為粘結作用，起到固定石材得作用。
裝飾層：把石材涂上水泥或粘接劑，用橡皮錘敲擊，固定成形。

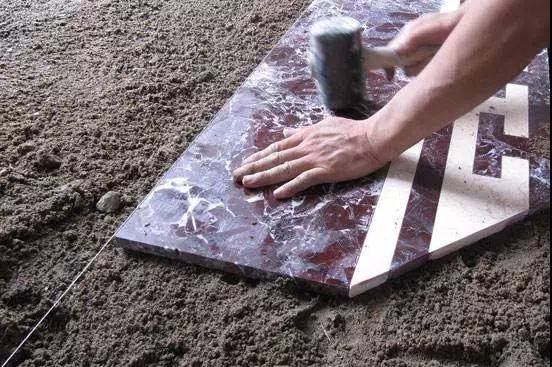

圖4 半干水泥砂漿上安裝石材
圖5 半干水泥砂漿上安裝石材
1、水灰比不標準：石材鋪裝后，粘結層的水泥，都需要有一個干固凝結的過程，在此過程中會產生一定的張力或收縮力導致石材被撕裂，出現裂縫。
2、安裝手法不專業：現在安裝都是人工安裝，工人在安裝時都會拉一條線，作為參考線，用橡皮錘敲打石材表面，讓石材表面和參考線大致平行。由于是人工安裝，以及施工的不嚴謹，很難避免高低不平的現象。
3、外力作用:在這期間，人力踩踏、重物輾壓都有可能造成粘結層的變形，從而產生變形。
二、石材的自然缺陷
出現破損的石材一般都是大理石，因為大理石的特殊形成原理，容易導致天然缺陷，像暗裂、砂眼、石痣、石膽等。
大理石是沉積巖，很容易在大理石形成的時候，夾雜著一些其他物質，最后形成石痣、石膽。
圖6 石痣
圖7 石膽
最容易出現明裂、暗裂的石材：
圖8 金線米黃
圖9 莎安娜米黃
圖10 西班牙米黃
三、石材修復技巧
石大夫在破損修補方向，主要有五大修補工藝：研磨拋光法、熱固化修補法、冷固化修補法、材料合成修補法、覆膜轉印修補法。
研磨拋光法：這類修補法是針對孔洞比較小的，或者微裂隙的修補，難度也是最高的一類。這一類孔洞或者裂隙都在1-3毫米，云石膠滲透性不是很好，會給修復造成很多麻煩，這種孔洞同樣也會給拋光造成很大的麻煩。

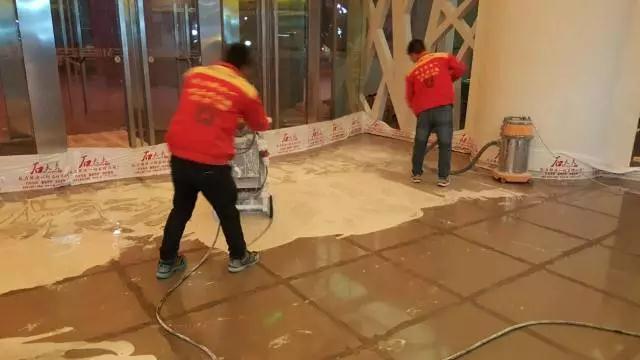

圖11 研磨拋光方法
孔洞修補：需要綜合考慮孔洞直徑及修補膠的流平性、粘結性、可拋光性、穩定性。
1-3毫米推薦大家使用Dr.stone石材氣孔修補膠對整體石面進行2-3次批刮，以修復1-3毫米的石面微孔。
3毫米以上建議大家使用Dr.stone石瓷快速修補膏對孔洞進行專業修補。
熱固化修補法：利用特殊的固化劑材料，原理：這類固化劑內有一些特殊的成分，經過化學反應，使溫度達到90度，起到固化的作用。
冷固化修補法：采用高分子樹脂材料，材料中含有聚合用的單體、光引發劑、無機填充劑等，發生聚合反應。該方法可以修補3-5毫米的孔洞。

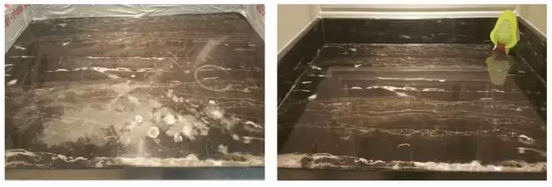

圖12 冷固化修補法
材料合成修補法：取相似材料合成，此方法針對局部破損、石痣、石膽。
覆膜轉印修補法：將終飾面的相對平整度提高，涂上覆膜夜，用刮刀刮平，（注意：一定要刮平）貼上轉印膜，利用紫外線凝固燈照射1-3秒即可。

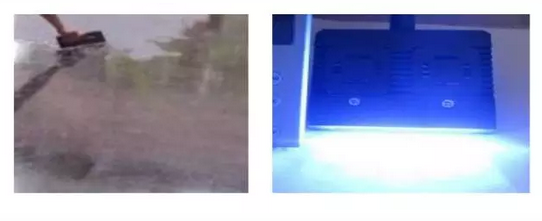

圖13 覆膜轉印施工案例
四、總結
石材破損修復從某種角度講不僅是一門技術更是一門藝術，要想通過修復還原石材原貌，必須綜合考慮石材化學原理、樹脂化學原理、色相原理、光學原理、壓強原理。修補工藝的制定、修補材料的選擇完全決定修補效果。修補工藝一定要科學合理，修補材料更要合理（石材修補材料必須綜合考慮：流平性、滲透性、粘結性、抗氧化性、可拋光性）
1、“白玉蘭”、“金碧輝煌”、“新西米黃”等石材的孔洞多，直徑小，相對較深，選擇修補膠時應重點考慮修補膠的流平性！如果流平性不好，在刮膠時，由于孔洞內空氣的壓強作用，修補膠只能附著在孔洞邊沿搭橋，而在后續研磨時，由于機器產生的扭力，會連根拔起，導致只有批膠的動作，沒有批膠的結果。
2、“萬象云天”、“古堡灰”、“夢幻海藍”、“熱帶雨林”、“海浪花”等大花石材系列，其成分極其復雜，孔洞相對較淺，選擇修補膠時應重點考慮修補膠的滲透性！如果滲透性不強，粉化的石材粉末會成為介質，導致固化后的修補材料和石材創面之間形成斷層，待項目結束，你會發現批膠是徒勞。
3、任何材料都會氧化，修補材料的抗養化性不好，一旦養護必然變色，要保證修補效果，修補材料的抗氧化性不得不考慮。
除了流平性、滲透性、粘結性、抗氧化性，修補膠的可拋光性也更為重要，一俊遮百丑，整體光度一致了，很多小瑕疵不會引起注意的，但光度不一致，就像人臉上的雀斑，一眼就看得出來。
來源：石材養護技術微刊
